この工事は、長期地形変化により従来の側溝勾配が不適切となり
排水能力が低下したことから新たに側溝を設置した施工事例です。

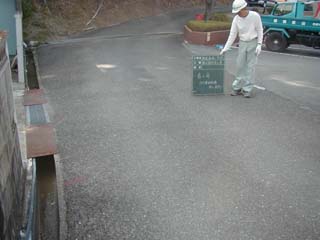

施工前 道路端にあるこの側溝は既に排水能力を失っています。 この工事ではこの道路を横断するように側溝を新設します。

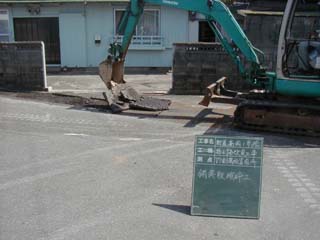

まず舗装版を破砕します。

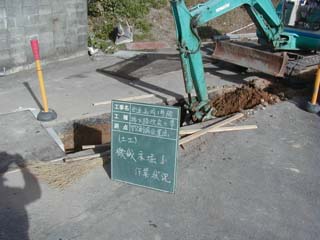

床堀をします。

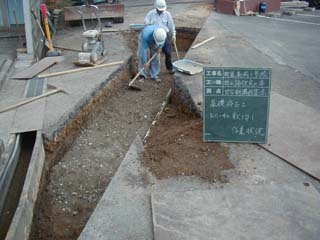

砕石基礎を施します。

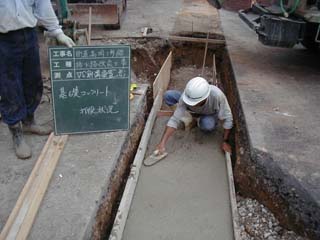

基礎コンクリートを施します。

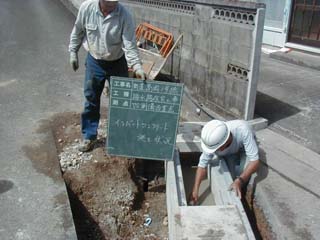

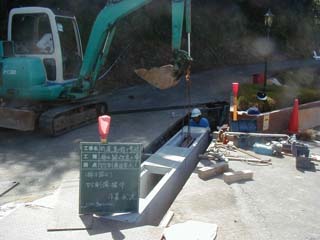

二次製品（側溝）を設置します。 これも自由勾配型側溝ですが横断型で 自動車が通過することを前提に強化設計されています。

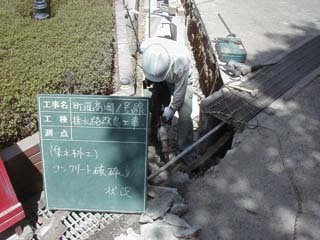

既設側溝部分は集水桝を設置します。

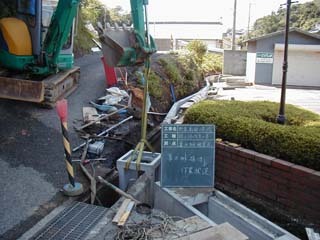

集水桝を据え付けます。

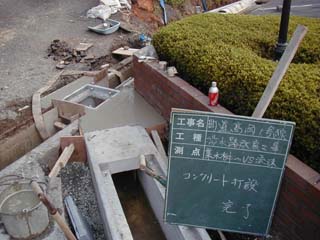

細部はコンクリートで現場設します。

必要勾配を設定して底張りコンクリートを打設します。

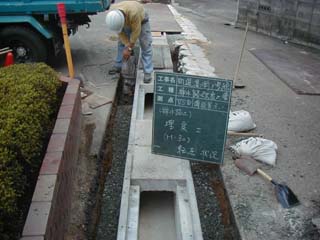

埋め戻しをします。

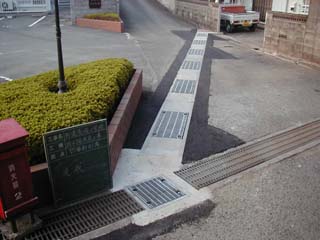

完成です。
